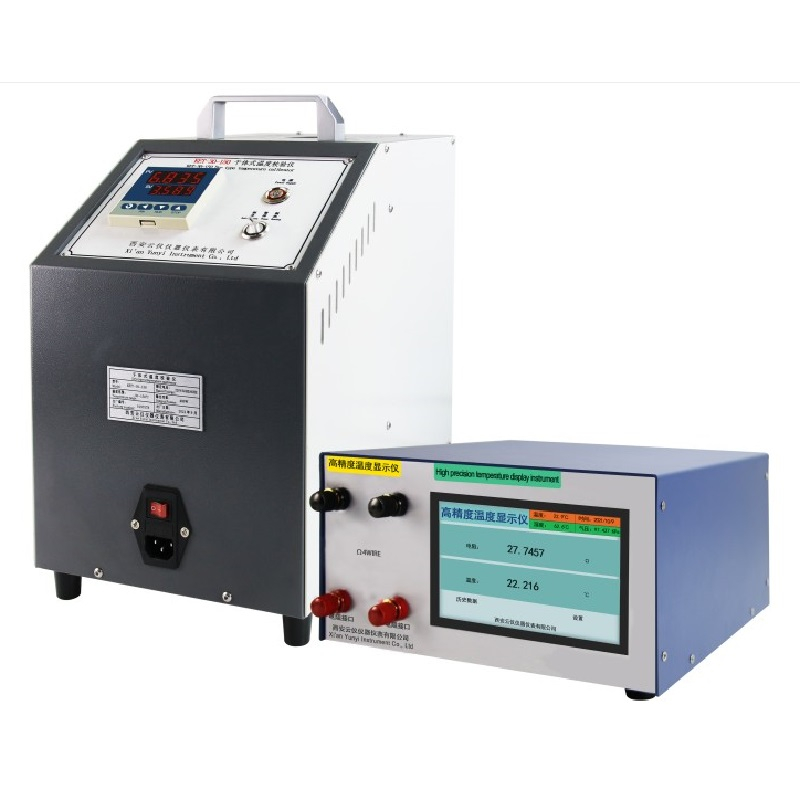

一 、產品概述

傳統溫度采集需要高精度四線制電阻表采集到電阻后查表得到具體溫度值，過程繁  瑣，效率低下，而高精度溫度顯示儀內置高精度采集模塊和算法，可直接顯示溫度值，并且可顯示環境參數(環境溫度，環境濕度，環境大氣壓)。

高精度溫度顯示儀可存儲 6 萬條數據，可通過 USB 導出 EXCEL 表格，含一路 485 輸出，可主動輸出當前溫度值。

二、儀表參數：

l 電阻范圍：0-100 歐；

l 精度等級： 0.01 級；

l 環境溫度：（-10～50）℃；

l 相對濕度：＜95%；

l 大氣壓力：（86～106）kPa；

l 存儲溫度：（-20～70）℃；

l 供電方式：220V；

l 校準方式：485 通訊；

l 尺寸：296*388*148(長寬高）毫米。

三、接線說明：

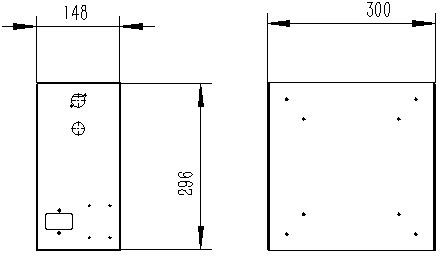

四、儀表尺寸

五 、儀表使用

l 插入電源，打開開關；

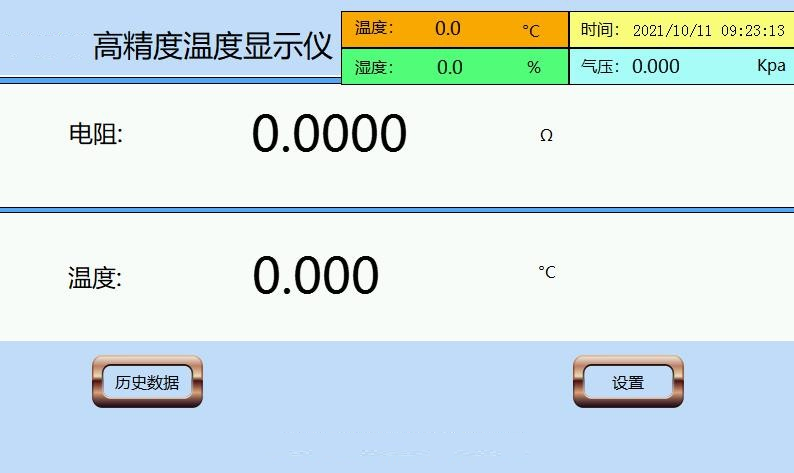

l 接入二等標準熱電阻，即可顯示溫度；

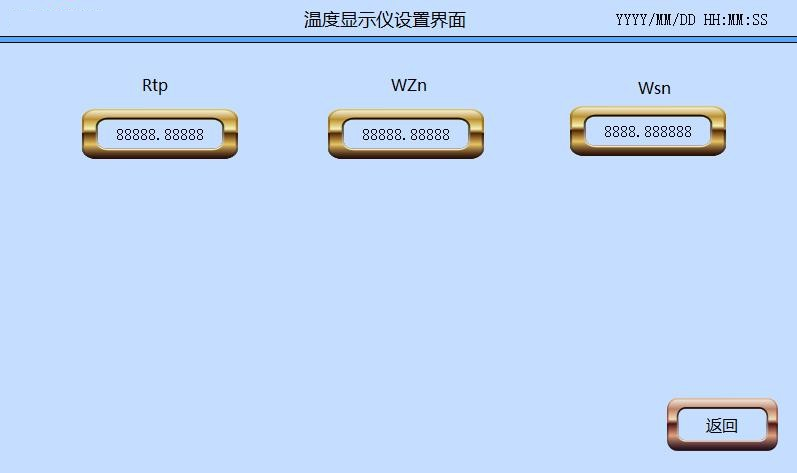

l 設置密碼（2322），根據檢定證書設置：RTP WZn WSn 三個參數；

l RS232 接口使用端子： 9 為 485A 8 為485B 主動發送模式 100 毫秒主動發送一次；

l 通訊代碼：01 03 04 XX XX XX XX CRC16；

l 數據位格式為 32 位浮點數，解析順序為正解析；

l 波特率 9600 8 N 1；

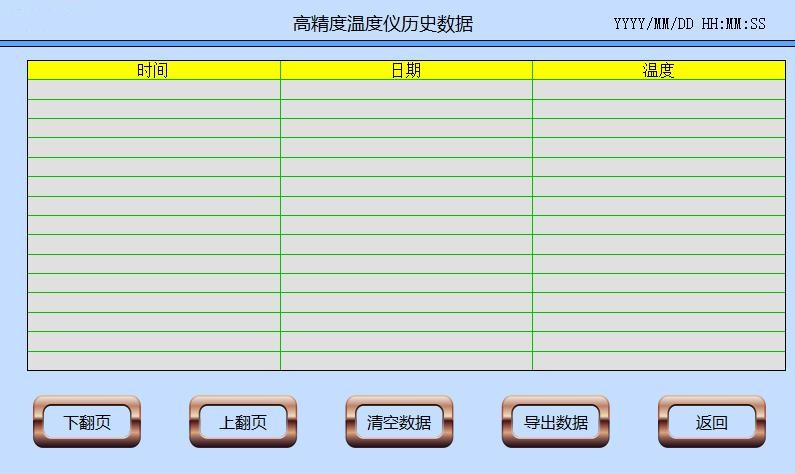

l 數據導出

插入 U 盤（高精度溫度顯示儀后面板），點擊導出數據，即可導出成功。
