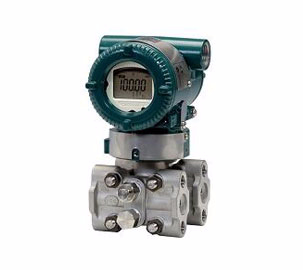

產品概述

GJM3051智能壓力變送器是本廠采用國際先進技術，聯合國內多方技術力量，共同研制開發的新型智能儀表。本儀表采用微處理器技術進行溫度補償和非線性補償，從而大幅度提高儀表測量精度，改善溫度特性，擴展了量程比，增添了智能組態功能，進一步滿足 了工業現場儀表高可靠、高穩定要求。關鍵元器件和零部件均采用進口，整機經過嚴格測試后出廠。具有設計原理先進，產品質量可靠，品種規格齊全，安裝使用簡便等特點。

產品參數

輸出信號:  DC4- 20mA+HART協議

輸出方式:  線性輸出平方根輸出 ( 可通過組態軟件進行遠程調整)

測量范圍:額定量程  0-0. 125~1.6KPa、0-1.3~8KPa  、0-6.2~40KPa 、0-31. 1~250KPa

                 單端最大靜壓  6Mpa、  8Mpa 、 10Mpa 、 10Mpa

                 額定量程  0-0.117~1MPa 、0-0.345~2.5MPa

                 單端最大靜壓  10Mpa 、 13Mpa

零點與量程:可用本機量程和零點按鈕調整，或用HART 手持智能終端遠程調整。

零點正、負遷移:零點負遷移時，量程下限必須大于或等于-URL;零點正遷移時，量程上限必須小于或等于+URL。檢驗量程必領大于或等于最小量程。

陽尼時間常數:時間常 數可調，以0. 1秒遞增，由最小至32秒，如阻尼時間為0時默認0. 1。

環境溫度極限:普通型 -40至85°C液晶表頭 -20至70°C

過程溫度極限: -40至104°C

貯存溫度極限: -40至85°C

環境濕度:  095%相對濕度

容積變化量:小于0. 0lin (0. 16cm)

(零基準校驗范圍，參考條件下，硅油充液，316L不銹鋼隔離膜片)

精度:  量程比<5:1:≤+0.1 % FS、量程比≥5:1:≤+0.25 % FS

穩定性:  6個月，土0. 5%URL

環境溫度影響: -29至85C 零點誤差: 0. 5%URL/56C，總體誤差: <0.5%URL.+0. 2%校驗量程) /56C

振動影響:  在任意軸向上, 200Hz 下振動影響為0.2%URL/g

電源供電范圍: 12 ~ 36VDC

本安防爆: Exia ICT6Ga注:本質安全必須經由安全柵或本安電源供電

安裝位置影響:零 點漂移至多為土0.25Kpa.所有的零點漂移都可修正掉;對量程無影響。

負載影響:  沒有負載影響，除非電源電壓有變化。

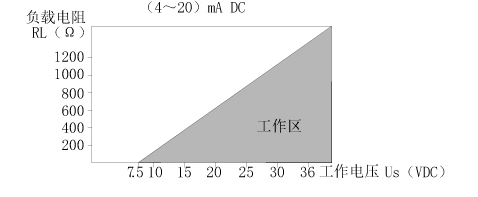

負載特性:  電流型負載≤l (Us-12) +0. 02 (Us=供電電壓)Ω

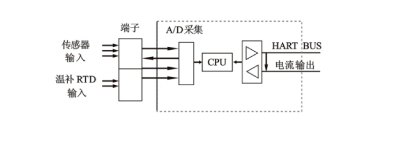

工作原理

智能電路板采用先進的集成電路和SMT技術，將轉換電路，處理電路集中在1塊電路板上。

變送器的微處理器控制A/D和D/A轉換模塊的工作，同時也完成數字通訊和自診斷功能。工作時，微處理器控制A/D轉換模塊對來自敏感元件的模擬信號進行采樣轉換，并轉換成數字信

號。微處理器對數字信號進行處理，包括信號線性化，溫度補償，工程單位轉換等。微處理器也能完成傳感器的特征化，量程，阻尼時間以及其它功能。E PROM存儲所有組態及微調參

數，由F存儲器是非易失性的，所以存儲的參數在斷電后不會丟失。

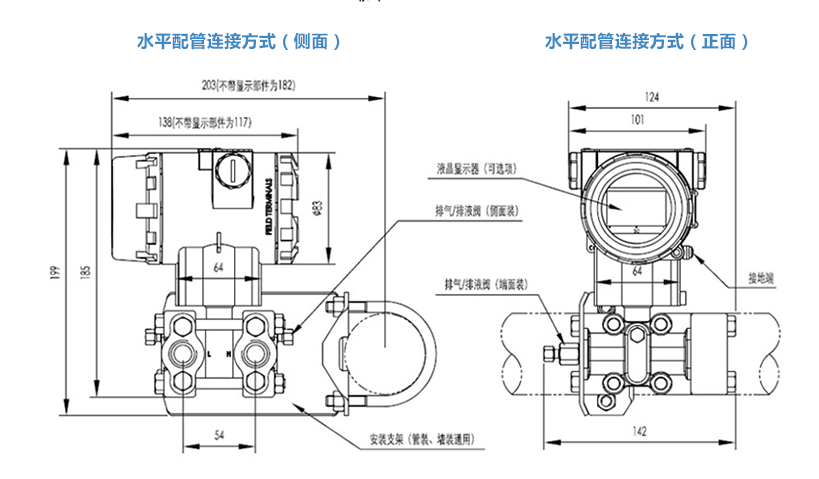

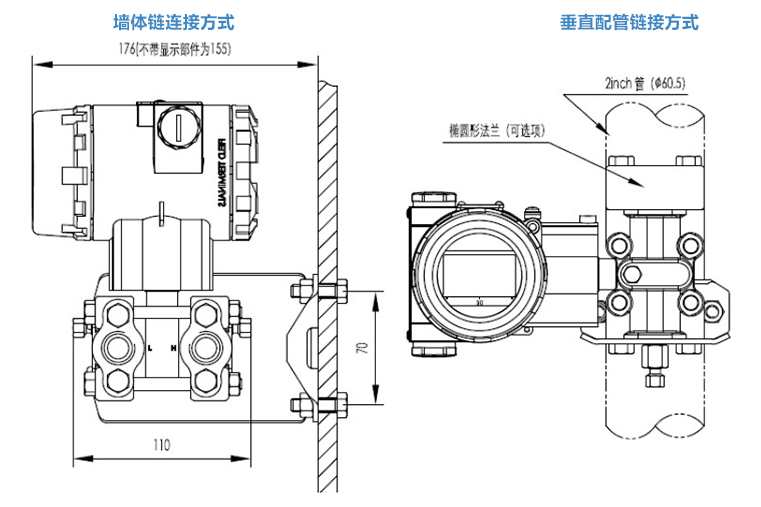

安裝方式

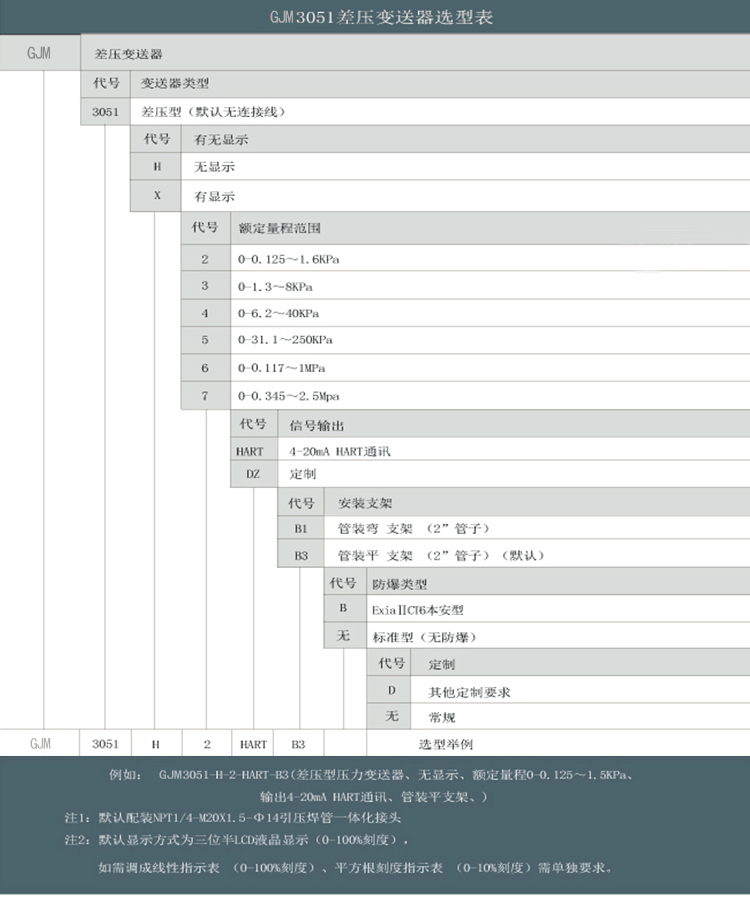

技術選型
